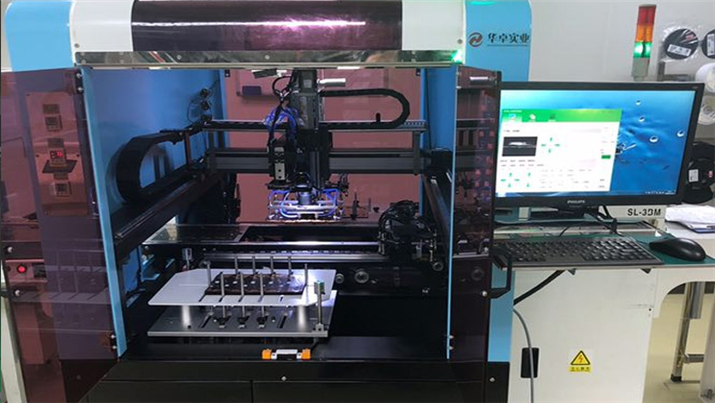

产品名称：SMT上下板机
产品分类：SMT上下板机 1.贴合范围:70*70 —L360*W250(单位：mm)
2.贴合精度:±0.05mm
3.产能:<12S/PCS（约300PCS/H）
4.定位方式 :FPC软板CCD拍照定位，钢片机械定位，均可补偿
5.CCD判断精度 :±0.03mm
6.补偿范围:X轴、Y轴：±3mm，旋转角度：±3°
7.夹具:磁性夹具+钢片
8.钢片:钢片每个夹具上放置1块；钢片最大尺寸380mm*260mm；厚度<0.5mm.
9.上料盘叠料厚度: FPC装料高度<100mm；钢片装料高度<100mm
10.产品来料:单面、双面板片材尺寸360mm*250mm；来料外形尺寸偏差±2mm；来料可叠成一叠；叠料可以带隔纸.
11.控制系统:工控机+CCD定位+伺服步进驱动，断料报警，安全门禁，吸料真空监控警报。
12.安装环境:外形尺寸： L1500*W1000*H1600 ; 電力：220V 50Hz 气压：5~7 kgf/cm2 环境湿度：80RH以下
13.设备特点:
1、三轴手臂：机械手负责取FPC软硬板和载具钢片进行组装，实现高效率；
2、节约人力：一人看管4台以上，人员只需负责换装料盘即可；
3、避免工伤：人的手无需伸到接驳台内部，杜绝工伤；
4、产能稳定：自动化程度高，稳定可靠；减少人力疲劳、新手不熟练等对产能的影响；
5、即装即用：在原有SMT回流焊或波峰焊前加装，无需改变载具，无需改变产品排版，无需修改SMT回流焊或波峰焊；
6、占地面积小：设备安装在SMT回流焊或波峰焊前方，占地面积较小；
7、外型美观大气：紧跟时尚流行元素，美观大方；
8、提升工厂形象：引领工业4.0自动化潮流，提升客户竞争优势；
